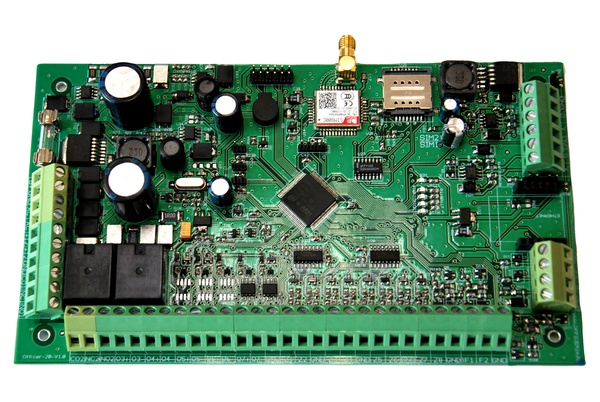

Модуль приемно-контрольный охранно-пожарный «Офицер» исп.20.
GSM модуль на 2 канала; Ethernet интерфейс 100Мбит, внешний модуль; Внешняя батарея, наличие сменного предохранителя в цепи резервного питания (защита от переполюсовки подключения АКБ); Напряжение внешнего питания – DC 24В, ток 2А; Контроль внешнего питания; Контроль и заряда аккумуляторной батареи; 16 охранно-пожарных шлейфов; 2 пожарных шлейфа; Напряжение в шлейфах: охранные – 5В, пожарные – 24В; 8 независимых разделов (областей) охраны; 5 программируемых выходов 12В, 1А со встроенной защитой (самовосстанавливающийся предохранитель плюс автоматическое отключение в случае КЗ), с контролем линии на разрыв и КЗ; 2 релейных выхода (максимальный ток коммутации 10А/~250В); Постановка-снятие ключи «TouchMemory» (до 128 ключей); Наличие RS – 485 интерфейса 2шт; Наличие световой индикации на плате; Подключение до 6 охранных модулей расширения (112 охранных зон, 29 выходов типа открытый сток); Подключение внешнего WI-FI модуля; Подключение до 8 клавиатур управления “Офицер-К» исп.20; Разъем для подключения внешних модулей; Встроенный звуковой извещатель.
Входит в состав ППКОП БМ "Офицер" . Сертификат ТР ТС ЕАЭС RU С-RU.ПБ68.В.01053/22 от 25.04.2022 ТР ЕАЭС 043/2017 О требованиях к средствам обеспечения пожарной безопасности и пожаротушения.
СХЕМА ПОДКЛЮЧЕНИЯ МПКОП «Офицер исп.20»
- Общий
+12В – Выход питания 12В(максимальный ток 1А)
Z(n) – Охранный шлейф, питание +5В
F(n) – Пожарный шлейф(оконечный резистор 7,5КОм), питание +24В
IB – Считыватель Touch Memory +
DS – Выход (+) диода индикации состояния охраны
DE – Выход (+) диода индикации ошибки
+O3- +O7, – Управляемые выходы питания +12В (положительный выход)
-O3- -O7, – Управляемые выходы питания +12В (отрицательный выход)
CO – Замыкающий контакт релейного выхода
NO – Нормально открытый контакт релейного выхода
NC – Нормально замкнутый контакт релейного выхода
A,B – Контакты подключения шины RS485
RS485-1 – Интерфейс программирования и управления ППКОП
RS485-2 – Интерфейс подключения переферии
ETHERNET – Разъем подключения Ethernet кабеля (внешний модуль)
COVER – Разъем подключения датчика открытия крышки
X1 – Перемычка для подключения оконечного резистора 120Ом к шине RS485-1
X2 – Перемычка для подключения оконечного резистора 120Ом к шине RS485-2
SIM1,SIM2 – Двойной держатель SIM карт
F1 – Предохранитель защиты подключения АКБ(ток 3А)
CLR– Перемычка сброса к заводским настройкам
RESET – Контакты сброса устройства
D1 – Индикатор активной SIM карты (когда горит активна SIM1)
D2 – Индикатор сработки датчиков системы контроля «Офицер»
D3- Индикатор подключения к серверу
D6 – Индикатор работы сети GSM
MODULE – Разъем подключения внешних модулей
AC – Подключение внешнего питания 24В
SPEAKER – Встроенный звуковой извещатель
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
-
GSM модуль на 2 канала
-
Ethernet интерфейс 100Мбит, внешний модуль
-
Внешняя батарея, наличие сменного предохранителя в цепи резервного питания (защита от переполюсовки подключения АКБ)
-
Напряжение внешнего питания – DC 24В, ток 2А
-
Контроль внешнего питания
-
Контроль и заряда аккумуляторной батареи
-
16 охранно-пожарных шлейфов
-
2 пожарных шлейфа
-
Напряжение в шлейфах: охранные – 5В, пожарные – 24В.
-
8 независимых разделов (областей) охраны
-
5 программируемых выходов 12В, 1А со встроенной защитой (самовосстанавливающийся предохранитель плюс автоматического отключение в случае КЗ), с контролем линии на разрыв и КЗ
-
2 релейных выхода (максимальный ток коммутации 10А/~250В)
-
Постановка-снятие ключи «TouchMemory» (до 128 ключей)
-
Наличие RS – 485 интерфейса 2шт
-
Наличие световой индикации на плате
-
Подключение до 6 охранных модулей расширения (112 охранных зон, 29 выходов типа открытый сток)
-
Подключение внешнего WI-FI модуля
-
Подключение до 8 клавиатур управления “Офицер-К»
-
Разъем для подключения внешних модулей
-
Встроенный звуковой извещатель
