НАЗНАЧЕНИЕ МОДУЛЯ

 Модуль «Офицер-ВТ», предназначен для удаленного управления четырьмя исполнительными устройствами контроля доступа или охраны. Например въездные ворота на территорию (откатные), гаражные ворота, постановка/снятие под охрану гаража и дома.  Теперь не нужно с собой таскать связку ключей ТМ и брелоки от ворот, управление доступом и охраной осуществляется с мобильного приложения СУР Клиент или СУР ВТ, на дистанции от объекта до 20 метров.

В Модуле «Офицер-ВТ», удаленное управление четырьмя реле осуществляется через интерфейсы: Bluetooth (Wi-Fi), RS485, дискретные входы. Модуль содержит 4 реле. Есть 4 выхода эмулятора TouchMemory, которые включаются вместе с переключением реле.

Есть возможность выбрать режим работы реле, переключение, или включение на заданный интервал. Включение реле осуществляется через передачу 7-байтного кода по интерфейсам WI-FI, Bluetooth, RS485 или замыканию дискретного входа. Память модуля позволяет хранить 2000 кодов доступа. Протокол передачи данных шифруется.

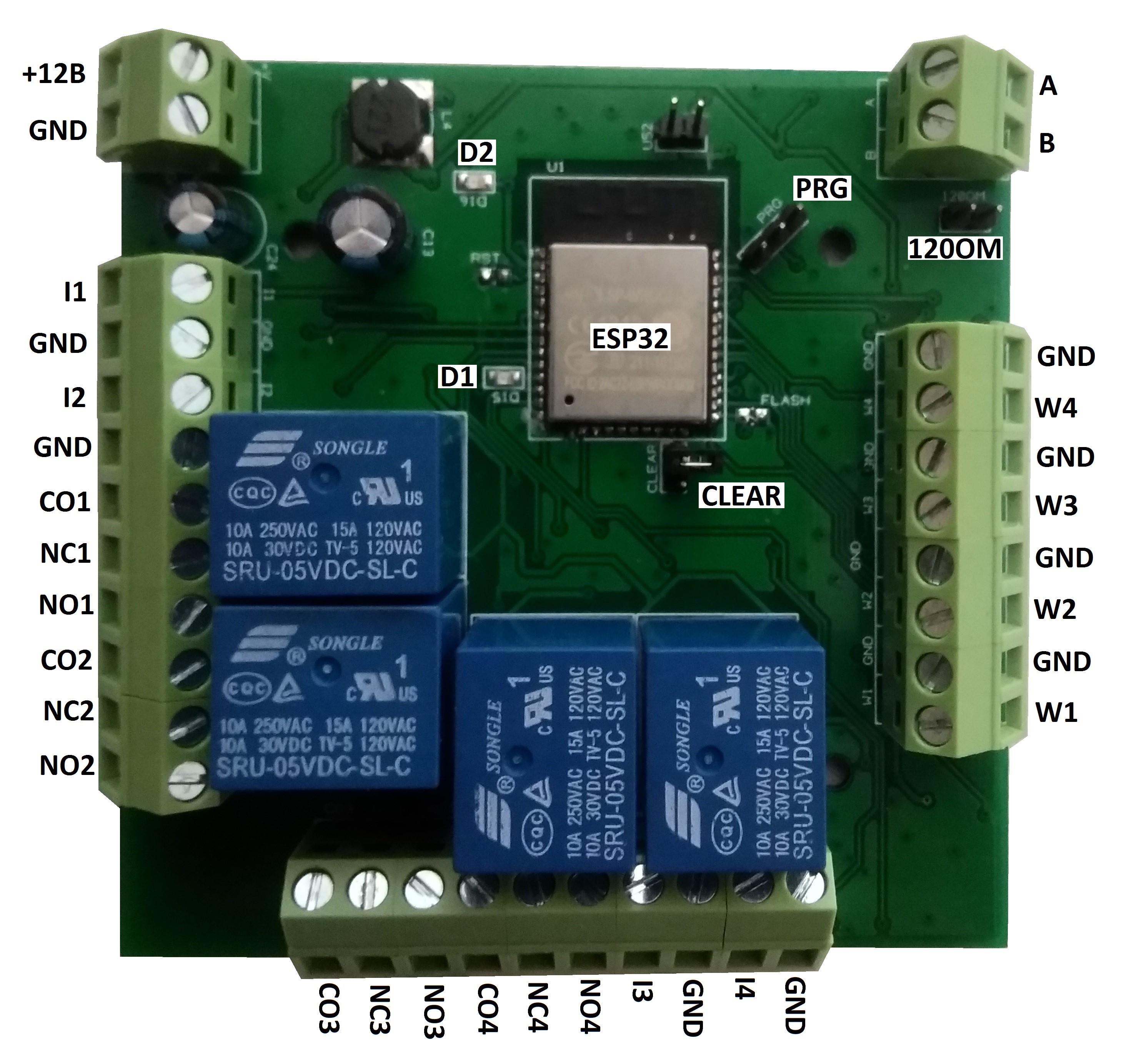

СХЕМА МОДУЛЯ

РАЗЪЕМЫ:

+12ВВход питания напряжение +9В...+15В

GND – Вход(выход) земля

A,B – RS485 интерфейс

I1,I2,I3,I4дискретные входы типа сухой контакт

W1,W2,W3,W4 – выходы 1Wire (эмуляция Touch Memory)

CO1-CO4,NC1-NC4,NO1-NO4 – выходы реле

PRG – разъем программирования

120OM – подключение оконечного резистора 120Ом

D1 – светодиод индикации режимов работы

D2 – светодиод индикации питания

CLEAR – перемычка сброса настроек на заводские

Цена: 1 500 р.
