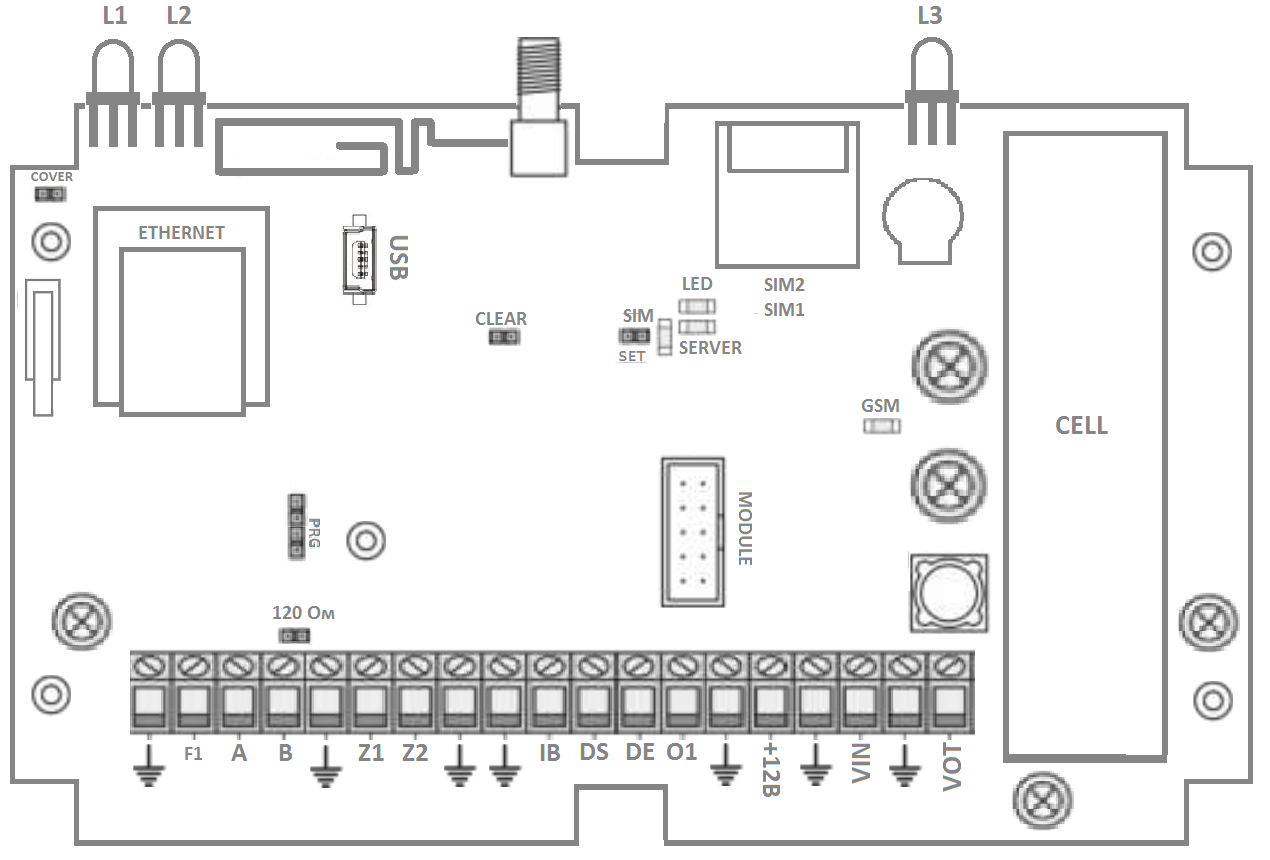

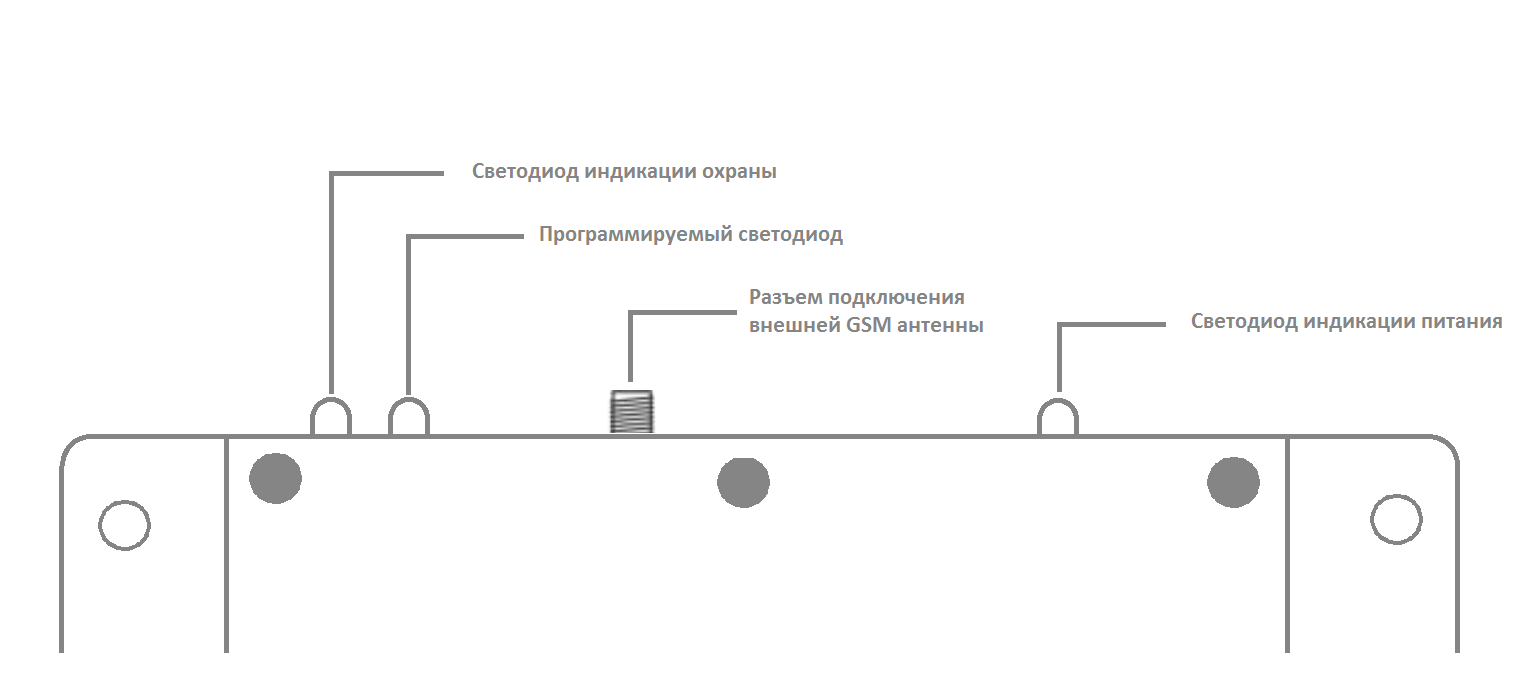

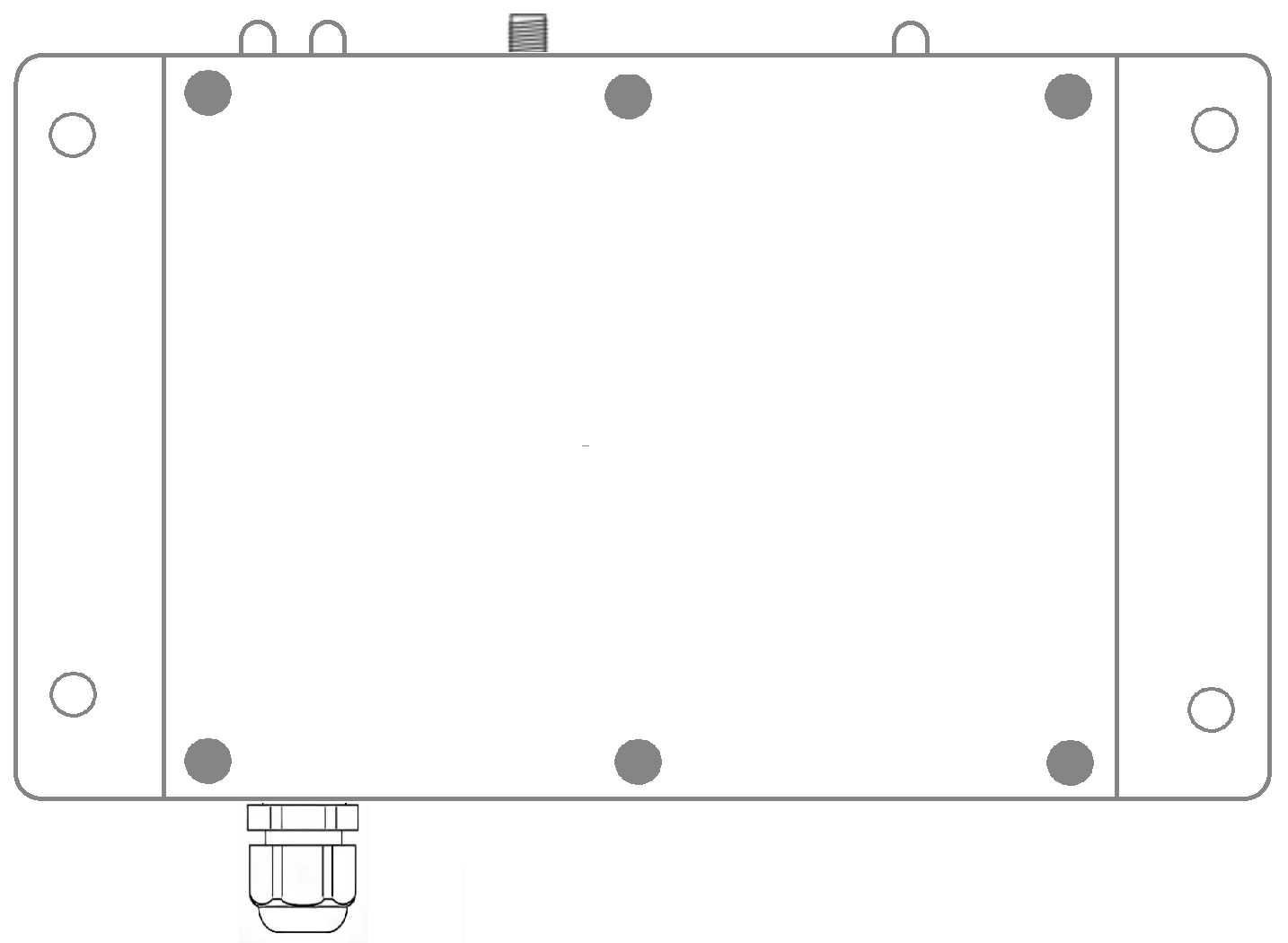

СХЕМА ПОДКЛЮЧЕНИЯ ППКОП «Офицер-Home»
- Общий
VIN – Вход питания 12В(максимальный ток 3А)
VOT – Вход питания 12В(максимальный ток 2А)
+12В – Выход пистания 12В(максимальный ток 100 mА)
Z(n) – Охранный шлейф, питание +5В
IB – Считыватель Touch Memory +
DS – Выход (+) диода индикации состояния охраны
DE – Выход (+) диода индикации ошибки
O1 – Управляемый выход питания +12В
A,B – Контакты подключения шины RS485
COVER – Разъем подключения датчика открытия крышки
120 Ом – Перемычка для подключения оконечного резистора 120Ом к шине RS485-1
SET – Перемычка включения режима программирования и тестирования
SIM1,SIM2 – Держатель SIM карт
F1 – Пожарный шлейф, питание 20В
CLEAR – Контакты сброса к заводским настройкам
SIM – Индикатор активной SIM карты (когда горит активна SIM1)
SERVER- Индикатор подключения к серверу
LED – Индикатор чтения состояния шлейфов
GSM – Индикатор работы сети GSM
MODULE – Разъем подключения WIFI модуля
CELL – Держатель батареи (LI-ION батарея 3.7В, размер 18650 )
L1-3 –Светодиоды индикации
USB –вход для программирования через USB
ETHERNET –интерфейс ETHERNET
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
-
Встроенная батарея 3.7 В на LI ионных элемнтах.
-
Встроенный ETHERNET интерфейс
-
Напряжение внешнего питания +12В.
-
Контроль внешнего питания
-
Контроль и зарядка аккумуляторной батареи
-
4 охранно-пожарных шлейфов
-
1 пожарный шлейф
-
Напряжение в шлейфах: охранные – 5В.
-
8 независимых разделов (областей) охраны
-
1 программируемый выход типа «открытый сток» 12В, 1А со встроенной защитой (самовосстанавливающийся предохранитель)
-
Постановка-снятие ключи «TouchMemory» (до 128 ключей)
-
Наличие RS – 485 интерфейса 1шт
-
Наличие световой индикации на плате
