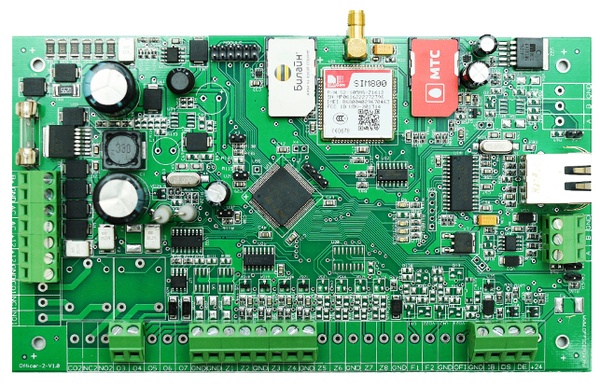

Прибор приемно-контрольный охранно-пожарный «Офицер» исп.03 Light. Основной канал передачи данных Ethernet с поддержкой нескольких IP адресов; 2 резервных GSM канала, работа с 2 операторами сотовой связи 800/1900 МГц; 8 охранно-пожарных шлейфов, отдельный шлейф на тампер; 8 разделов; 2 программируемых выхода; 1 вход RS-485; Встроенный блок питания ЗА.

Бюджетный Прибор ППКОП "Офицер" исп.03 (Light) создан для небольших охраняемых объектов.
В отличии от ППКОП "Офицер" исп.02 в исп.03 Light отсутствует встроенная Система Контроля "Офицер", пожарные шлейфы, реле и на 8 охранных шлейфов меньше. Также к нему нельзя подключить модули расширения "Офицер-МРО".
Прибор приёмо-контрольный охранно-пожарный "Офицер" исп.03 предназначен для мониторинга охранной и тревожной сигнализации, пожарной сигнализации и автоматики.

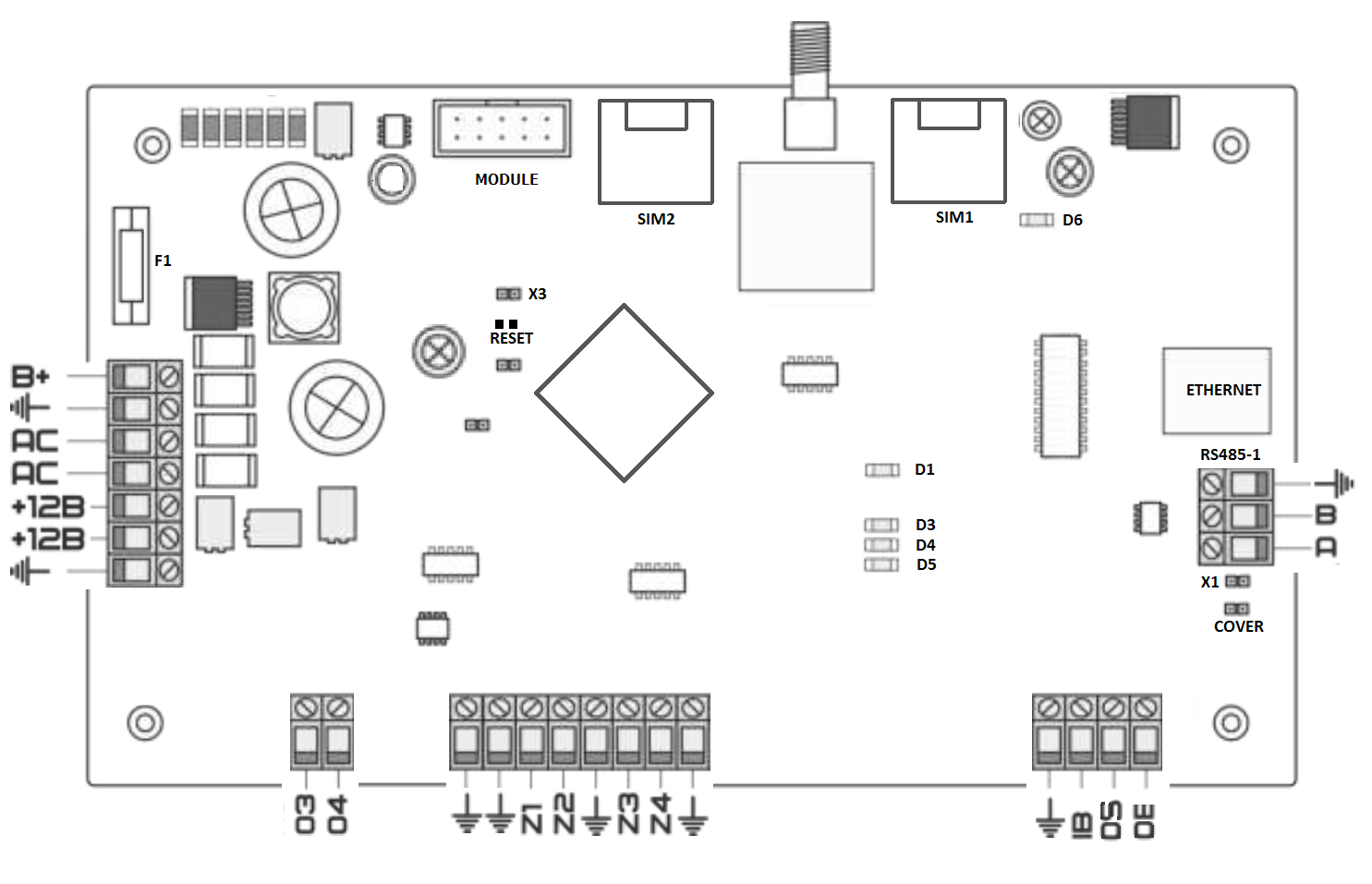

СХЕМА ПОДКЛЮЧЕНИЯ ППКОП «Офицер исп.03» (Light)

  • - Общий
  • +12В – Выход питания 12В(максимальный ток 1А)
  • +24В – Выход пистания 24В(максимальный ток 0,3 А)
  • Z(n) – Охранный шлейф, питание +5В
  • IB – Считыватель Touch Memory +
  • DS – Выход (+) диода индикации состояния охраны
  • DE – Выход (+) диода индикации ошибки
  • O3-O4 – Управляемые выходы питания +12В
  • A,B – Контакты подключения шины RS485
  • RS485-1 – Интерфейс программирования и управления ППКОП
  • ETHERNET – Разъем подключения Ethernet кабеля
  • COVER – Разъем подключения датчика открытия крышки
  • X1 – Перемычка для подключения оконечного резистора 120Ом к шине RS485-1
  • X3 – Перемычка снятия с охраны
  • SIM1,SIM2 – Держатели SIM карт
  • F1 – Предохранитель защиты подключения АКБ(ток 3А)
  • RESET – Контакты сброса к заводским настройкам
  • D1 – Индикатор активной SIM карты (когда горит активна SIM1)
  • D3 - Индикатор подключения к серверу
  • D4 – Индикатор чтения состояния шлейфов
  • D5 – Индикатор попытки постановки(снятия) на охрану
  • D6 – Индикатор работы сети GSM
  • MODULE – Разъем подключения WI-FI модуля

Охранные шлейфы 1-4 подключаются на контакты Z1-Z4 с оконечным резистором 2,2 кОм

Охранные шлейфы 5-8 подключаются на контакты Z1-Z4 с оконечным резистором 3,9 кОм

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • GSM модуль на 2 канала
  • Встроенный Ethernet интерфейс 10Мбит
  • Встроенный блок питания - 1А, наличие сменного предохранителя в цепи резервного
  • питания (защита от неверного подключения АКБ)
  • Напряжение внешнего питания – 17В
  • Контроль внешнего питания
  • Контроль и зарядка аккумуляторной батареи
  • 8 охранно-пожарных шлейфов (номера 1-4,9-12)
  • Напряжение в шлейфах: охранные – 5В
  • 8 независимых разделов (областей) охраны
  • 2 программируемых выхода типа «открытый сток» 12В, 1А со встроенной защитой (самовосстанавливающийся предохранитель)
  • Постановка-снятие ключами «TouchMemory» (до 128 ключей)
  • Наличие RS – 485 интерфейса 1шт
  • Наличие световой индикации на плате
  • Подключение внешнего WI-FI модуля "Офицер-Wi-Fi"
  • Подключение до 32х беспроводных охранно-пожарных датчиков "Ладога-РК"
