Прибор приемо-контрольный охранный (ППКО) "Офицер-ДВР" исп.05 (ДВР - длительного времени работы при отсутствии сети 220 вольт). Разработан с использованием электронных компонетов с минимальным энергопотреблением. Обеспечивает охрану удаленных объектов (нефтянные вышки, газопроводы и т.д.), где есть GSM связь, но отсутствует электричество. Обеспечивает охрану объекта на автомобильном аккумуляторе 55 ампер/часов - более 35 суток, без дополнительной нагрузки. Может использоваться совместно системами востановления электроэнергии, такими как ветрогенераторы и солнечные батареи.
Внимание! Прибор оснащен функцией зеркальной ретрансляции по входам RS232 и RS485 интерфейсов! Реализована функция отправки событий и тревог по SMS!
Корпус, трансформатор питания и или аккумулятор большой емкости, GSM антенна, резервный аккумулятор - приобретаются отдельно.

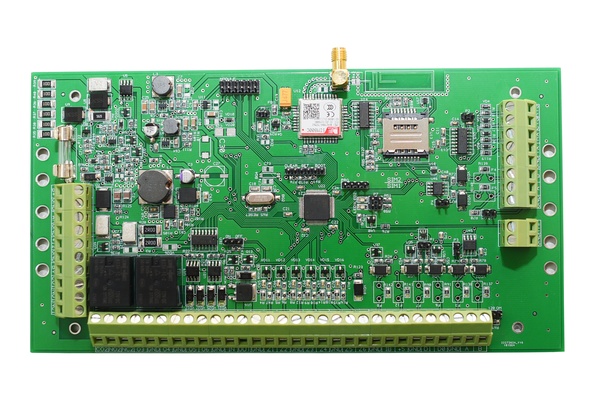

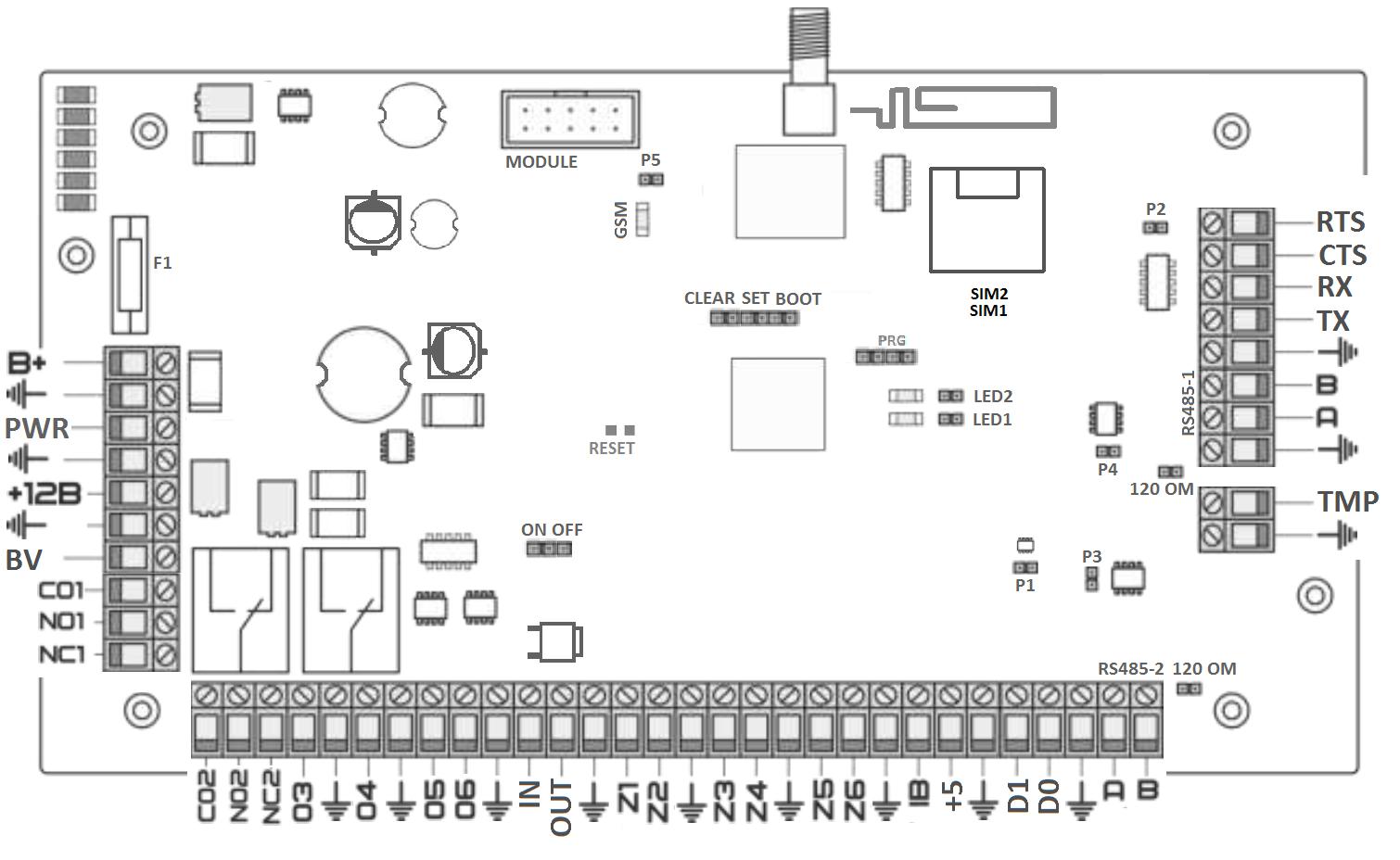

Схема подключения Офицер-ДВР исп.05
- Общий
+12В – Выход питания 12В (максимальный ток 1А)
PWR – Вход питания < +15 В
B+ - Подключение аккумуляторной батареи
Z1-Z6 – Охранные шлейфы, питание +5В
IB – Считыватель Touch Memory +
O3-O6 – Управляемые выходы, питания +12В
CO – Замыкающий контакт релейного выхода
NO – Нормально открытый контакт релейного выхода
NC – Нормально замкнутый контакт релейного выхода
A,B – Контакты подключения шины RS485
RS485-1 – Интерфейс программирования и управления ППКОП
RS485-2 – Интерфейс подключения переферии
TMP – Вход подключения датчика открытия крышки
BV – Вход контроля напряжения внешнего источника питания
IN,OUT — Вход и выход управления внешним источником питания (напряжение <15В)
RTS,CTS,TX,RX – интерфейс RS232
D0,D1 – WEIGANG интерфейс (чтение)
MODULE – разъем подключения WIFI модуля
120OM – Перемычка подключения оконечного резистора 120 Ом к шине RS485-1 и RS485-2
SIM1,SIM2 – Держатель SIM карт (сендвич)
F1 – Предохранитель защиты подключения АКБ(ток 3А)
RESET — Контакты перезагрузки
CLEAR – Перемычка сброс к заводским настройкам
SET – Включение режима программирования
PRG – Разъем подключения программатора
P1 – Перемычка включения-выключения питания WEIGANG интерфейса
P2 - Перемычка включения-выключения питания RS-232 интерфейса
P3 - Перемычка включения-выключения питания RS-485-2 интерфейса
P4 - Перемычка включения-выключения питания RS-485-1 интерфейса
P5 - Перемычка включения-выключения светодиода, индикатора работы GSM модуля
P6 - Перемычка включения-выключения светодиода LED1
P7 - Перемычка включения-выключения светодиода LED2
ON,OFF – Перемычки управления режимом работы выходов IN, OUT. ON – нормально замкнутый, OFF — нормально разомкнутый.
GSM – светодиод индикатора работы GSM модуля
LED1 – светодиод 1
LED2 — светодиод 2
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
-
Напряжение внешнего питания 8 -15В.
-
Контроль внешнего питания
-
Контроль и зарядка и разряда аккумуляторной батареи
-
6 охранно-пожарных шлейфов
-
Напряжение в шлейфах: охранные – 5В.
-
8 независимых разделов (областей) охраны
- 4 программируемых выходов типа «открытый сток» 12В, 1А со встроенной защитой (самовосстанавливающийся предохранитель)
-
2 релейных выхода (максимальный ток коммутации 10А/~250В)
-
Управление внешним питание <15 В до 10 А
-
Постановка-снятие ключи «TouchMemory» (до 128 ключей)
-
Наличие RS – 485 интерфейса 2шт
-
Наличие RS – 232 интерфейса 1шт
-
Наличие световой индикации на плате
-
Подключение внешнего WI-FI модуля
-
Максимальная потребляемая мощность 1.5 Вт
-
Отключение неиспользуемых интерфейсов с целью уменьшения потребления
-
Температура эксплуатации -40 +80 град.С
-
Работает в 2х режимах. Первый режим охранного прибора, передача событий на сервер ПЦН. Второй режим роутера, осуществляет прозрачную передачу данных между портами RS-485 и RS-232 и сервером.
- Может поставляться с металлическим боксом "Офицер", а также во влагозащищенном корпусе. Корпус оплачивается отдельно.
Охранные шлейфы 1-3 подключаются на контакты Z1-Z3 с оконечным резистором 2,2 кОм
Охранные шлейфы 4-6 подключаются на контакты Z1-Z3 с оконечным резистором 3,9 кОм

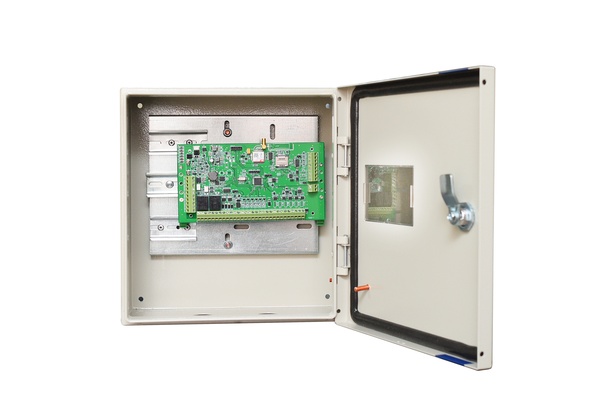

"Офицер-ДВР" исп.05 во влагозащищенном корпусе (в открытом виде) крепление на DIN рейку
Корпус не входит в стоимость прибора, поставляется отдельно. Также "Офицер-ДВР" может уставливаться в стадартный железный бокс "Офицер"

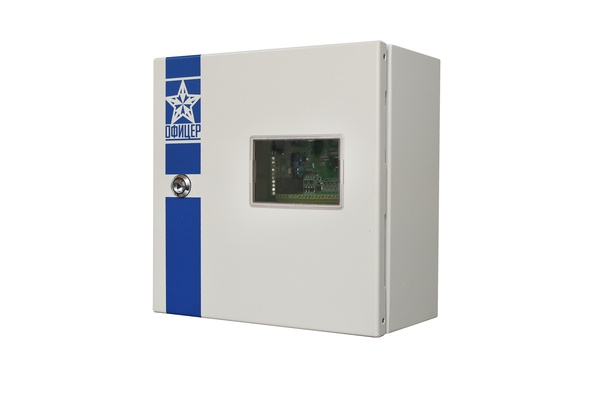

"Офицер-ДВР" исп.05 во влагозащищенном корпусе (вид сбоку)
Корпус не входит в стоимость прибора, поставляется отдельно. Также "Офицер-ДВР" может уставливаться в стадартный железный бокс "Офицер"
