Прибор приемно-контрольный охранно-пожарный «Офицер» исп.02. Основной канал передачи данных Ethernet с поддержкой нескольких IP адресов; 2 резервных GSM канала, работа с 2 операторами сотовой связи 800/1900 МГц; 16 охранно-пожарных шлейфов, отдельный шлейф на тампер; 2 пожарных шлейфа; 8 разделов; 2 релейных выхода, 7 программируемых выходов; 2 входа RS-485; Встроенный блок питания ЗА. Встроенная Система контроля «Офицер» (1 контрольный шлейф). Поддерживает до 6 расширителей "Офицер-МРО" по 16 шлейфов (всего до 112 охранных шлейфов, 29 выходов типа открытый сток на 1 прибор). Подключение до 8 клавиатур управления “Офицер-К»

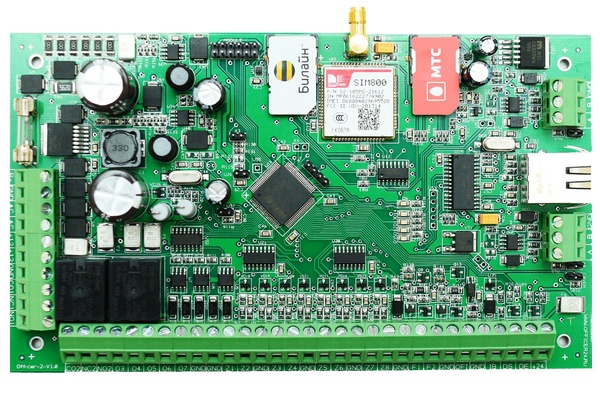

СХЕМА ПОДКЛЮЧЕНИЯ ППКОП «Офицер исп.02»
- Общий
+12В – Выход питания 12В(максимальный ток 1А)
+24В – Выход пистания 24В(максимальный ток 0,3 А)
Z(n) – Охранный шлейф, питание +5В
F1 и F2 – Пожарные шлейфы (оконечный резистор 7,5КОм), питание +24В
IB – Считыватель Touch Memory +
OFI – Дискретный вход шлейфа датчиков системы контроля «Офицер»
DS – Выход (+) диода индикации состояния охраны
DE – Выход (+) диода индикации ошибки
O3-O7 – Управляемые выходы питания +12В
CO – Замыкающий контакт релейного выхода
NO – Нормально открытый контакт релейного выхода
NC – Нормально замкнутый контакт релейного выхода
A,B – Контакты подключения шины RS485
RS485-1 – Интерфейс программирования и управления ППКОП
RS485-2 – Интерфейс подключения переферии
ETHERNET – Разъем подключения Ethernet кабеля
COVER – Разъем подключения датчика открытия крышки
X1 – Перемычка для подключения оконечного резистора 120Ом к шине RS485-1
X2 – Перемычка для подключения оконечного резистора 120Ом к шине RS485-2
X3 – Перемычка снятия с охраны
SIM1,SIM2 – Держатели SIM карт
F1 – Предохранитель защиты подключения АКБ(ток 3А)
RESET – Контакты сброса к заводским настройкам
D1 – Индикатор активной SIM карты (когда горит активна SIM1)
D2 – Индикатор сработки датчиков системы контроля «Офицер», и считывателя Touch Memory
D3- Индикатор подключения к серверу
D4 – Индикатор чтения состояния шлейфов
D5 – Индикатор попытки постановки(снятия) на охрану
D6 – Индикатор работы сети GSM
MODULE – Разъем подключения WI-FI модуля
Охранные шлейфы 1-8 подключаются на контакты Z1-Z8 с оконечным резистором 2,2 кОм
Охранные шлейфы 9-16 подключаются на контакты Z1-Z8 с оконечным резистором 3,9 кОм
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- GSM модуль на 2 канала.
- Встроенный Ethernet интерфейс 10Мбит
- Встроенный блок питания - 1А, наличие сменного предохранителя в цепи резервного
- питания (защита от неверного подключения АКБ)
- Напряжение внешнего питания ~17В.
- Контроль внешнего питания
- Контроль и зарядка аккумуляторной батареи
- 16 охранно-пожарных шлейфов
- 2 пожарных шлейфа
- Напряжение в шлейфах: охранные – 5В, пожарные – 24В.
- 8 независимых разделов (областей) охраны
- 5 программируемых выходов типа "открытый сток" 12В, 1А со встроенной защитой (самовосстанавливающийся предохранитель)
- 2 релейных выхода (максимальный ток коммутации 10А/~250В)
- Постановка-снятие ключи «TouchMemory» (до 128 ключей)
- Наличие двух встроенных интерфейсов RS – 485
- Наличие световой индикации на плате
- Подключение до 2х модулей расширения охранных «Офицер-МРО» (увеличение до 48 охранных зон, 13 выходов типа открытый сток)
- Подключение внешнего WI-FI модуля
- Подключение модуля фотофиксации при тревожных событиях "Офицер-Фото"
- Подключение до 8шт управляющих клавиатур "Офицер-К"
- Подключение до 32х беспроводных охранно-пожарных датчиков "Ладога-РК"
