Самый компактный и бюджетный ППКОП "Офицер"

Прибор приемно - контрольный охранно - пожарный «Офицер - Мини» исп.04

Самый компактный и бюджетный ППКОП из линейки продукции "Офицер".

В комплекте: пластиковый корпус, Li аккумулятор, зарядное устройство, считыватель TouchMemory встроенный в корпус (возможно подключение удаленных считывателей), встроенная GSM антенна.

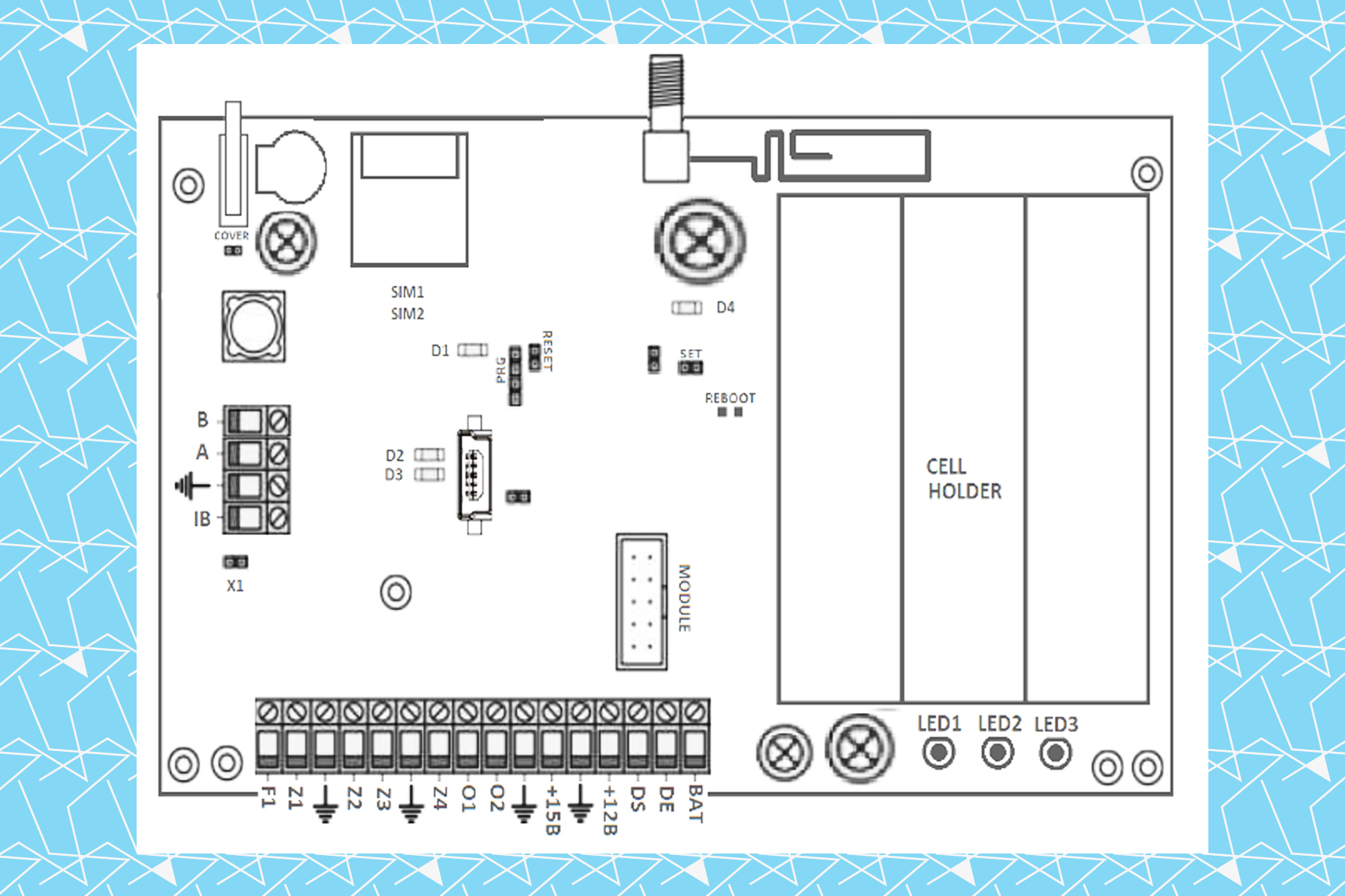

СХЕМА ПОДКЛЮЧЕНИЯ ППКОП «Офицер-Мини»

 Общий

+15В – Вход питания 15В(максимальный ток 2А)

+12В – Выход пистания 12В(максимальный ток 1 А)

Z(n) – Охранный шлейф, питание +5В

IB – Считыватель Touch Memory +

DS – Выход (+) диода индикации состояния охраны

DE – Выход (+) диода индикации ошибки

O1-O2 – Управляемые выходы питания +12В

A,B – Контакты подключения шины RS485

COVER – Разъем подключения датчика открытия крышки

X1 – Перемычка для подключения оконечного резистора 120Ом к шине RS485-1

SET – Перемычка включения режима программирования и тестирования

SIM1,SIM2 – Держатель SIM карт

F1 – Пожарный шлейф, питание 20В

RESET – Контакты сброса к заводским настройкам

D1 – Индикатор активной SIM карты (когда горит активна SIM1)

D2- Индикатор подключения к серверу

D3 – Индикатор чтения состояния шлейфов

D4 – Индикатор работы сети GSM

MODULE – Разъем подключения WIFI модуля

BAT – Вход внешней аккумуляторной батареи

CELL HOLDER – Держатль батарей (LI-ION батарея 3.7В, размер 18650 3 шт )

LED1-3 –Светодиоды индикации
